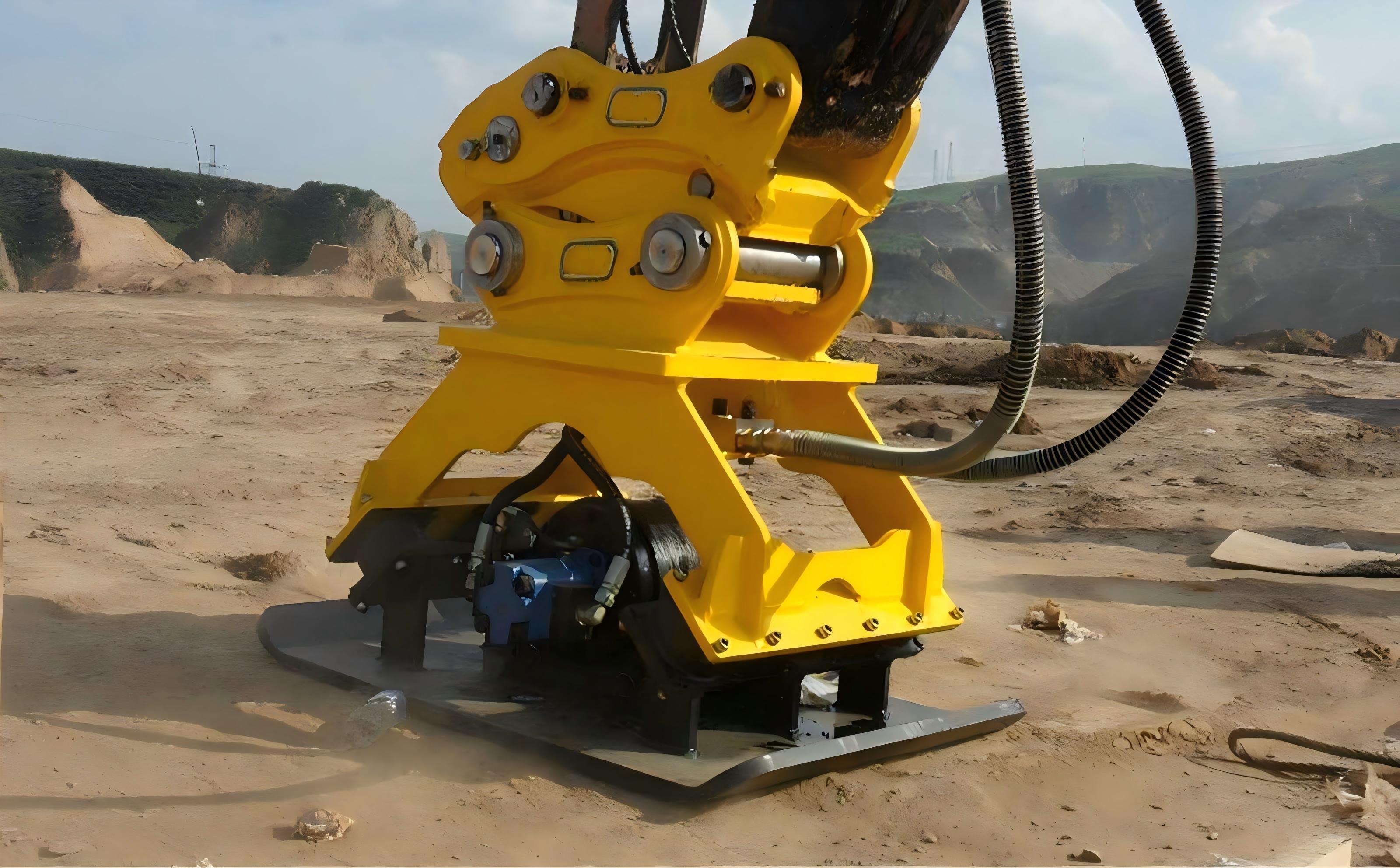

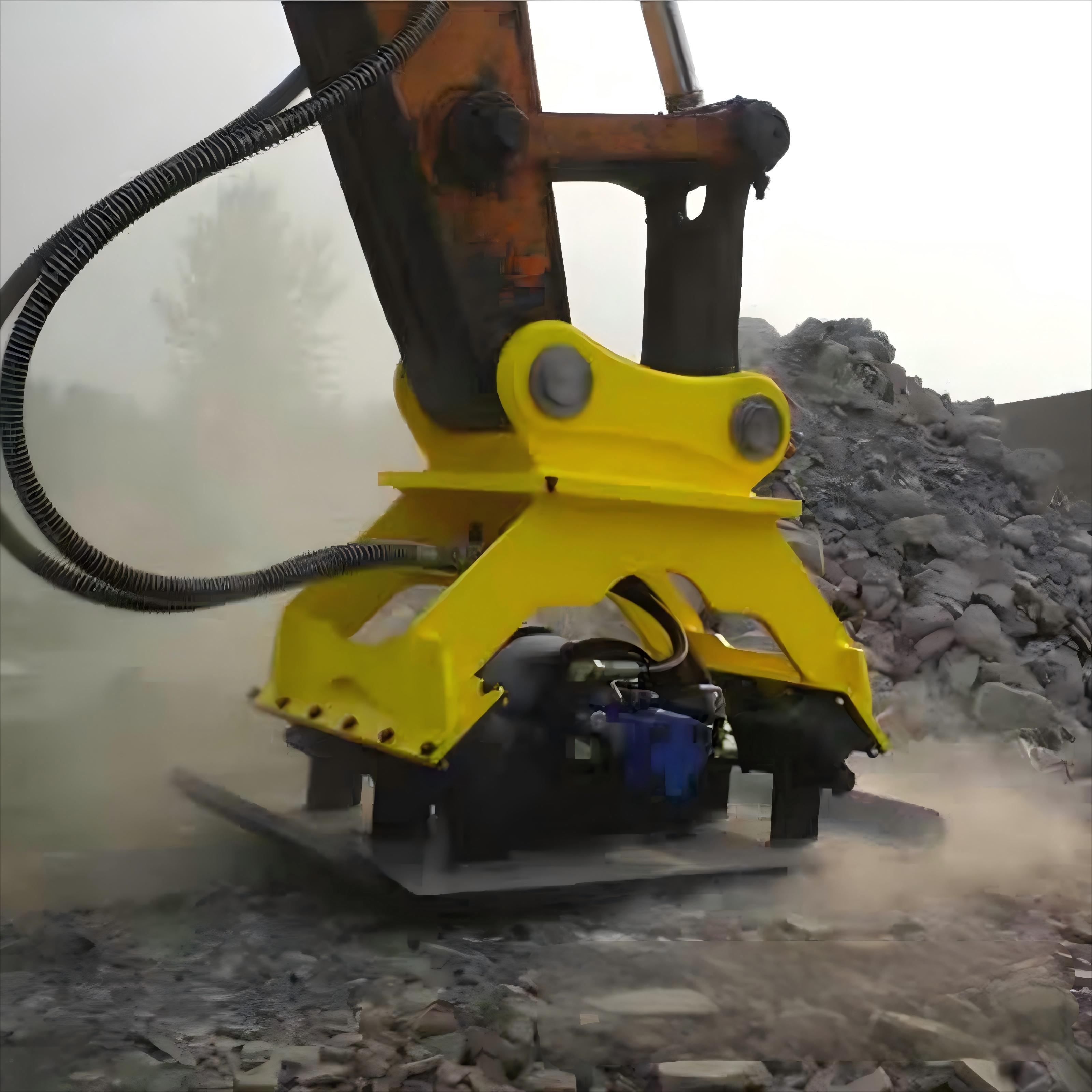

Accessori di escavatore - compattatore piatto idraulico
1 、 Definizione e vantaggi dicompattatore piatto idraulico
Il compattatore piatto è un'attrezzatura ingegneristica utilizzata per compattare materiali come sabbia, ghiaia, asfalto, ecc. Con bassa adesione e attrito tra le particelle. È diviso in tre categorie: combustione interna, elettrica e azionamento idraulico.
1. L'effetto di costruzione è buono. La forza di impatto del compattatore idraulico può raggiungere diverse centinaia di tonnellate o addirittura migliaia di tonnellate e la profondità di compattazione può raggiungere 10 metri. Se utilizzato per il rinforzo e la compattazione dei letti stradali, può far sì che il letto di strada si stabilisca più di 10 cm in anticipo per soddisfare gli standard di compattazione.
2. Elevata efficienza di costruzione. Rispetto ai tradizionali metodi di compattazione, le macchine a compattazione idraulica possono ottenere un funzionamento automatizzato e migliorare l'efficienza del lavoro. Inoltre, i compattatori idraulici hanno le caratteristiche di ampiezza grande e alta frequenza di compattazione, che possono completare rapidamente le attività di lavoro e migliorare l'efficienza del lavoro.
3. Adattabilità più forte. Il compattatore idraulico ha tre modalità di lavoro: forte, medio e debole. Può non solo regolare l'entità della forza di impatto, ma anche cambiare la frequenza di compattazione. Allo stesso tempo, il compattatore idraulico ad alta velocità può passare tra le due modalità di lavoro di "ampiezza ad alta vibrazione e bassa frequenza" e "alta frequenza e bassa ampiezza" in qualsiasi momento, il che può soddisfare una gamma più ampia di esigenze di costruzione.
4. Più economico e applicabile. I compattatori idraulici non hanno solo un alto grado di automazione, ma non richiedono anche una grande quantità di forza lavoro e risorse materiali, che possono ridurre il riutilizzo dei compattanti e della forza lavoro convenzionali, riducendo così l'intensità del lavoro dei lavoratori e i costi di produzione ingegneristica.
5. La sicurezza delle costruzioni è alta. Il piede del martello del compattatore idraulico verticale è sempre direttamente messo a terra, il che ha le caratteristiche di prevenire il distacco, la polvere e gli schizzi e può garantire la sicurezza tra i lavoratori del cantiere e macchinari e attrezzature adiacenti.
6. Stabilità e durata forte. Rispetto ai compattatori meccanici, i compattanti idraulici hanno i vantaggi della forte durata e della lunga durata.
Il sistema idraulico del compattatore idraulico può ridurre efficacemente l'usura meccanica e prolungare la durata della macchina. I compattatori idraulici possono eliminare i difetti intrinseci e artificiali della compattazione stratificata di lettini, nonché il possibile insediamento post -costruzione che può verificarsi durante l'uso della fondazione. Ciò può risolvere i problemi comuni del salto della testa del ponte, un insediamento irregolare all'incrocio di lettini vecchi e nuovi e il confine tra riempimento e scavo in Cina.
2 、 Upgrade del materiale: lega ad alta resistenza all'usura e sistema di assorbenti ammortizzatori compositi

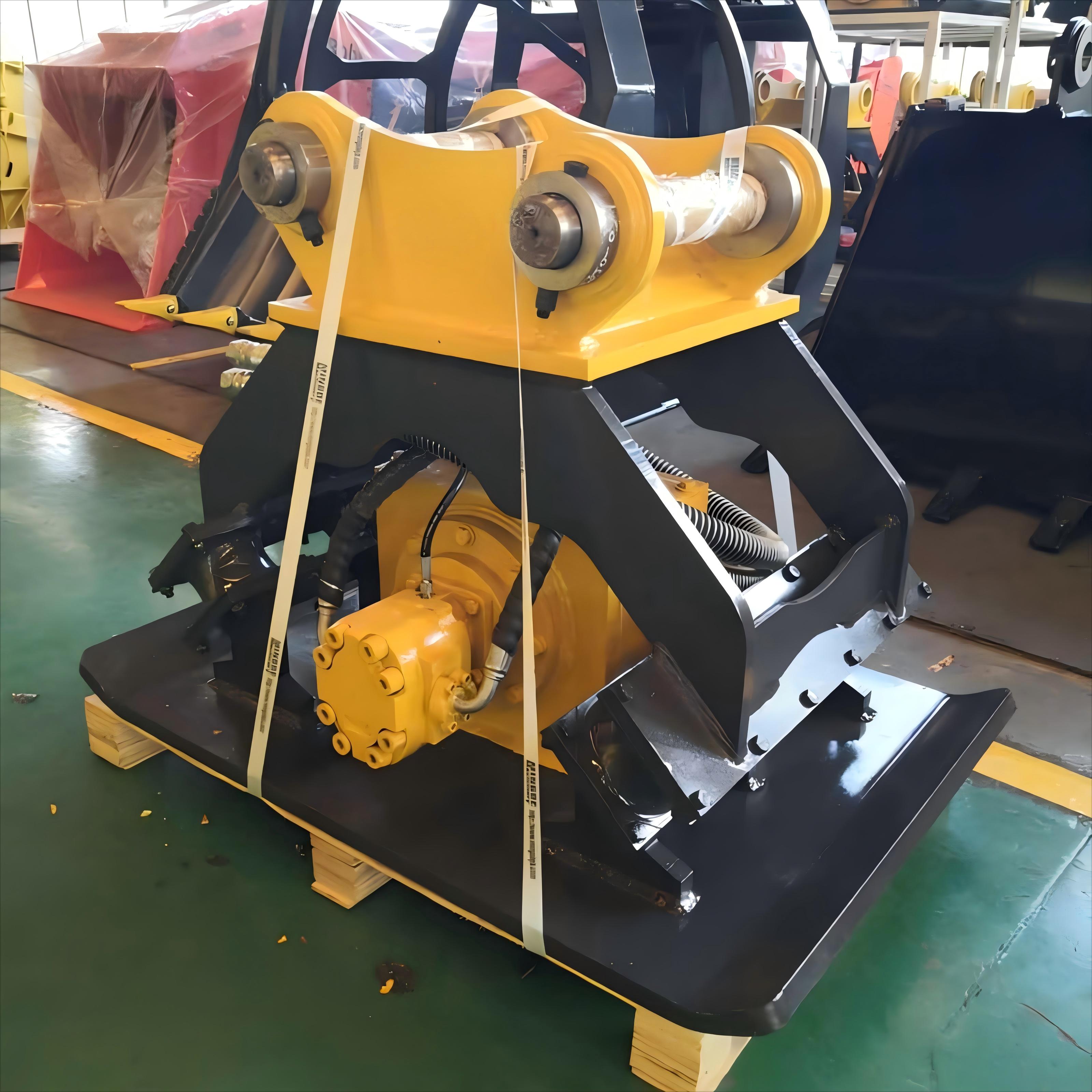

Substrato a piastra speronata: realizzato in acciaio resistente all'usura ad alta resistenza NM400, la superficie è rivestita laser con rivestimento in carburo di tungsteno (durezza ≥ 58HRC), che migliora la resistenza all'usura di tre volte rispetto al tradizionale acciaio Q345. Se abbinato a un escavatore da 6 tonnellate per il funzionamento, la durata della compattazione dell'asfalto supera le 2000 ore, che è più lungo del 40% rispetto ai modelli convenzionali.
Modulo di assorbimento di shock: struttura composito a molla in gomma multistrato, tampone in poliuretano integrato, riducendo la velocità di trasmissione delle vibrazioni a meno del 15%. Dopo essere stato caricato su un escavatore da 7,5 tonnellate, l'ampiezza di vibrazione della cabina è ≤ 2,5 m/s ² e la fatica operativa è ridotta del 50%.
Cilindro idraulico: la superficie dell'asta del pistone è rivestita con cromo duro e rivestimento in ceramica e il test di spruzzatura salina può resistere a 1200 ore. Adatto agli escavatori cinghiali nelle aree costiere, con un tasso di fallimento della corrosione ridotto dell'80%.
3 、 svolta tecnologica in accoppiamento preciso del flusso e del tonnellaggio adattivo
Sistema idraulico intelligente
Controllo della pressione a doppia modalità: la valvola proporzionale elettronica cambia automaticamente tra le modalità di vibrazione ad alta frequenza/forti in base alla densità di imballaggio. Quando si compatta sabbia con un escavatore da 6 tonnellate, utilizzare la modalità ad alta frequenza (12Hz) e il consumo di carburante ≤ 5L/h; Quando un escavatore da 7,5 tonnellate elabora la ghiaia, innesca una forte modalità di vibrazione (con un'ampiezza di 8 mm), con un aumento del 30% di efficienza.
Tecnologia di adattamento di tonnellaggio:

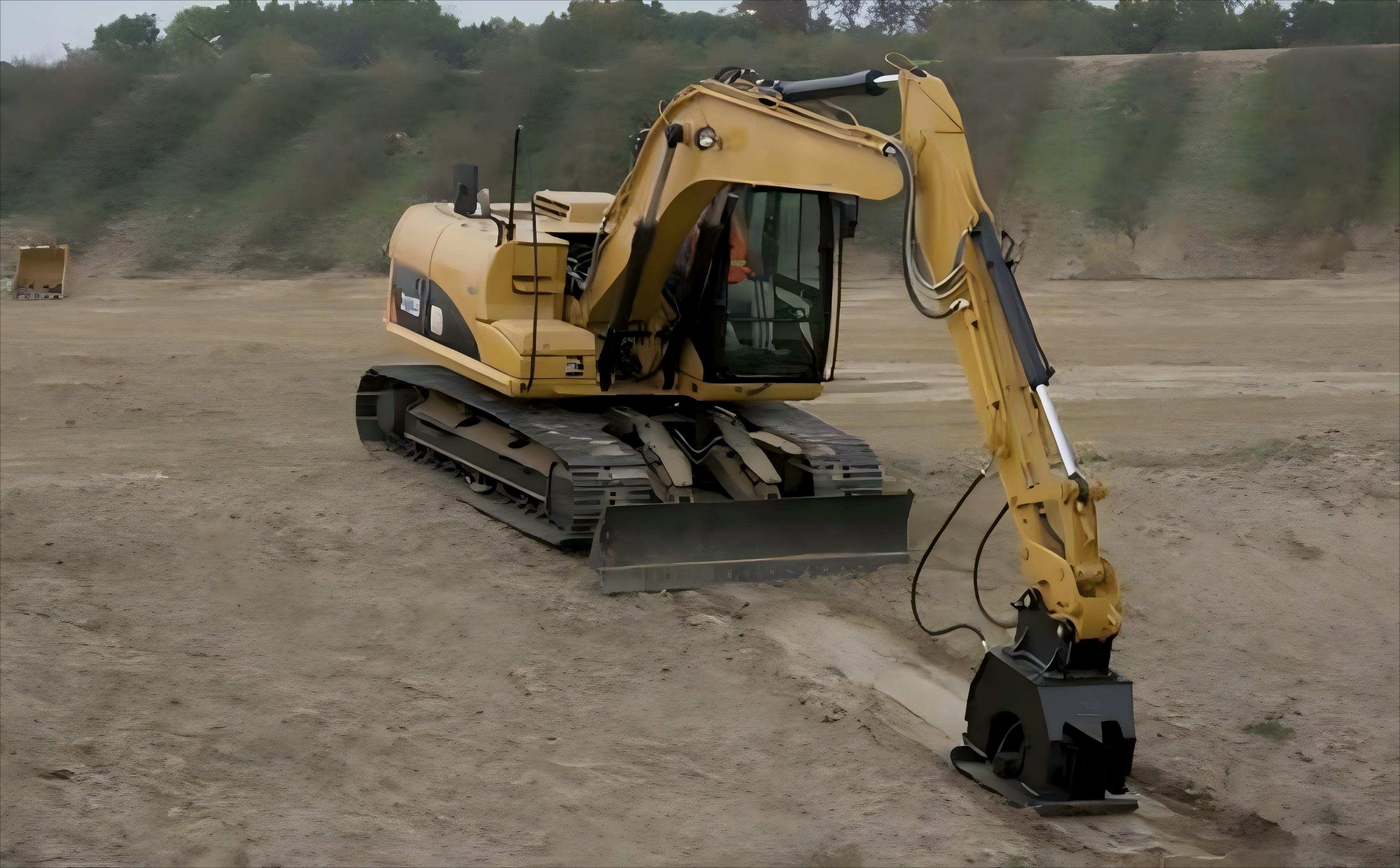

Scavatore crawler da 6 tonnellate: dotato di piastra di sperimentazione HPC60 con una portata di 60L/min e una forza di eccitazione di 16KN, specializzata in riempimento della trincea e compattazione di pendenza.
Modello da 7,5 tonnellate: abbinato al sistema HPC80 (portata di 120L/min, forza di eccitazione di 24KN), con una singola larghezza di compattazione di 800 mm e un aumento del 25% del tasso di conformità della capacità del cuscinetto.
Ottimizzazione strutturale e innovazione

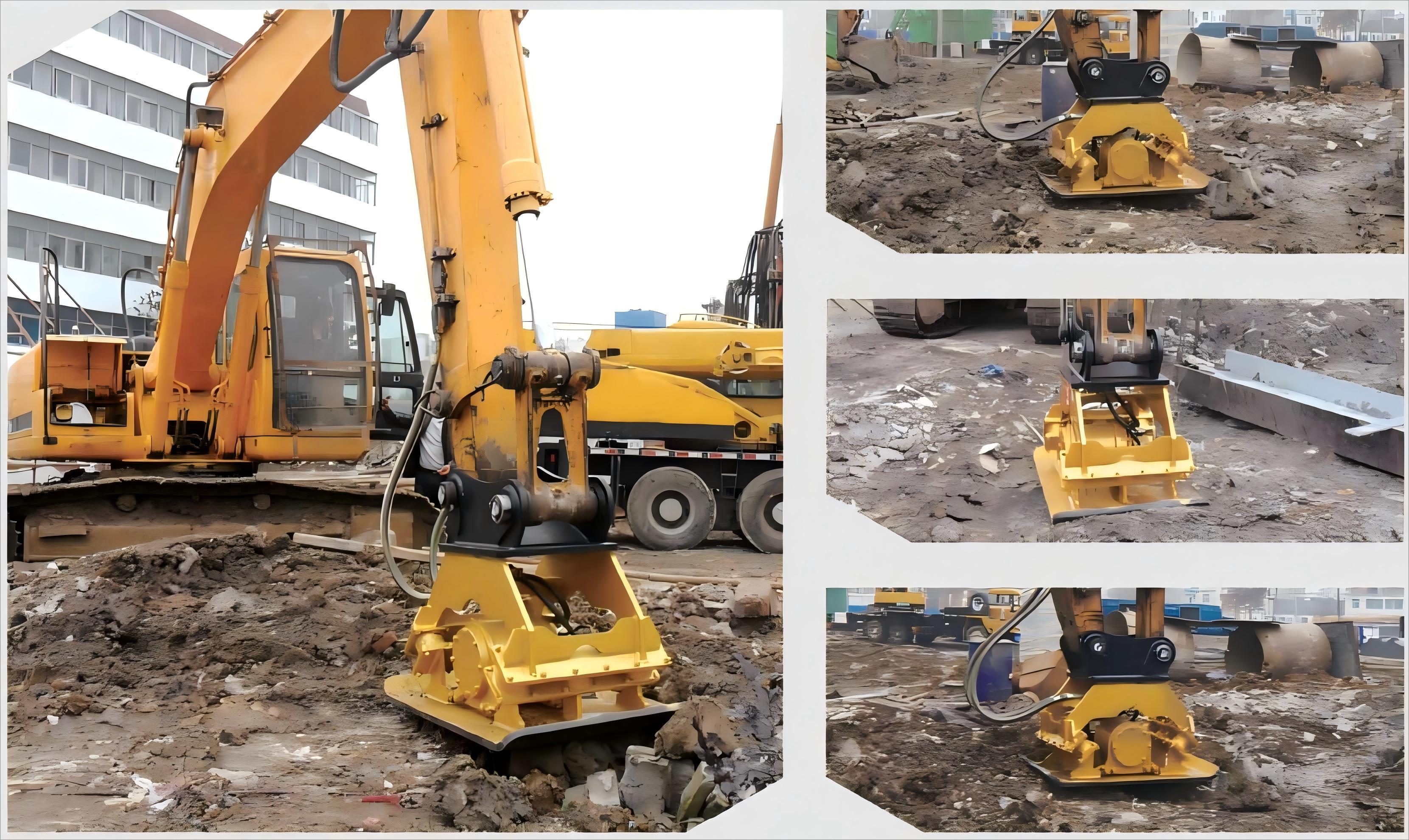

Integrazione dell'interfaccia a cambio rapido: giunto idraulico auto-bloccante consente 30 secondi di commutazione tra la piastra di sperimentazione e il secchio di scavo. La misurazione effettiva dei progetti municipali dello Yunnan mostra che gli escavatori crawler possono completare l'intero processo di compattazione, scavo e riempimento in un solo giorno e il tasso di utilizzo dell'attrezzatura è aumentato del 40%.
Sistema di protezione del controllo della temperatura: il circuito dell'olio è dotato di un sensore di temperatura, che riduce automaticamente la frequenza quando la temperatura dell'olio idraulico è ≥ 85 ℃. Risolvi il problema del surriscaldamento dell'olio durante la compattazione continua dell'asfalto con un escavatore da 7,5 tonnellate.
4 、 Processo di sviluppo
1. Nell'era della trasmissione meccanica (prima del 2015): le pompe per ingranaggi guidano le piastre di sperimentazione e gli escavatori da 6 tonnellate richiedono ulteriori gruppi di valvole idrauliche, con conseguente tasso di guasto delle perdite di olio di oltre il 35%.
2. Periodo di integrazione idraulica (2016-2020):
Diffusione di circuiti idraulici indipendenti per ridurre l'interferenza di potenza
L'escavatore Crawler da 7,5 tonnellate viene fornito di serie con il sistema di rilevamento del carico LUDV, che comprime il tempo di risposta della piastra di sperimentazione di inizio a 0,5 secondi.
3. Nell'era dell'intelligenza (2021 presente):
La compattazione remota 5G (come Sany Sy75c) raggiunge una costruzione senza pilota
Il sistema di analisi della compatta AI genera automaticamente report di qualità e il tasso di accettazione della costruzione degli scavatori crawler raggiunge il 98%.
5 、 Punti di manutenzione: funzionamento completo e strategia di manutenzione
Manutenzione del sistema idraulico
Gestione dell'olio: l'olio a bassa temperatura HV46 (a partire da 30 ℃) viene utilizzato nelle regioni fredde e l'olio anti-astina HM68 viene utilizzato nelle regioni tropicali. L'olio dovrebbe essere cambiato per 150 ore per la prima volta e ogni 1000 ore in seguito.
Monitoraggio degli elementi del filtro: se il filtro fine da 10 μ m è intasato e la differenza di pressione è maggiore di 0,3 MPA, deve essere sostituito immediatamente - un escavatore da 6 tonnellate in un determinato cantiere ha subito una valvola principale bloccata a causa di guasti agli elementi del filtro, con una perdita di riparazione di oltre 80000 yuan.
Protezione dei componenti meccanici
Cuscinetto di vibrazione: iniettare grasso a base di litio ogni 50 ore e durante l'iniezione dell'olio, premere la piastra a terra per ridurre la pressione. Il funzionamento ad alto carico di un escavatore da 7,5 tonnellate deve essere ridotto a 30 ore per operazione.
Standard di conservazione: quando è inattivo per lungo tempo, la piastra di manomissione deve essere sospesa per prevenire la deformazione e l'asta del pistone del cilindro dell'olio deve essere retratta e rivestita con pasta antiruggine.
Visione futura: funzionamento e manutenzione dei gemelli di elettrificazione e digitale
Adattamento dell'energia di idrogeno: l'escavatore elettrico XCMG XE75E è abbinato a un RAM idraulico silenzioso, riducendo il rumore a 72 dB e fornendo una gamma fino a 6 ore.
Manutenzione predittiva: il sensore di vibrazione monitora la deviazione dell'usura del cuscinetto di 0,1 mm per l'avvertimento e il tempo di fallimento mensile dell'escavatore crawler da 6 tonnellate è ridotto da 18 ore a 4 ore.
Dalla piastra in acciaio resistente all'usura NM400 all'algoritmo di compattazione AI, i compattatori piatti idraulici si sono evoluti dagli attacchi ausiliari ai "moltiplicatori di efficienza" per6 tonEExcavatori di crawler da 7,5 tonnellate. Quando nessuno compatta sul pericoloso pen
